REDUCING HEX NIPPLE - 150 LBS STAINLESS STEEL SUS304 - SUS316 - CARBON STEEL SS400 : BSP,NPT |
|
Product Category: |
|
เครื่องจักร, อุปกรณ์เกี่ยวกับเครื่องจักร, เครื่องมือกล
|
Product Sub-Category: |
|
Fitting:Hexagon Nipple,Union,Reducing Nipple,Lap Joint for Flanges
|
Brand: |
|
AUTOFLEX |
Product Type : |
|
สินค้า, ผลิตภัณฑ์
|
Short Description : |
|
REDUCING HEX NIPPLE - 150 LBS STAINLESS STEEL SUS304 - SUS316 - CARBON STEEL SS400 : BSP,NPT
304 Stainless Steel has high corrosion resistance
Max Pressure: 150 Psi, Threaded with Hex
Working Temperature: -196?C to +220?C (321?F to 428?F)
NPT Threads (American Standard for Pipes)
Nipples are used to attach two female ended pipes |
|
|
|
|
REDUCING HEX NIPPLE - 150 LBS STAINLESS STEEL SUS304 - SUS316 - CARBON STEEL SS400 : BSP,NPT
150lbs. Pipe Fittings: Material: 304 / 316 / 304L / 316L Casting Process : Investment Casting End Type: Thread / Socket Weld / Butt Weld Thread: NPT / BSPT / BSP / Din2999 / ISO 7/1 ISO 228 Weld: DIN 3239 / ASME B16.25 Tolerance: +0.5mm(1/8"~2")+0.8mm(2-1/2"~4") 1/8"~2" Hexagon , 2-1/2"~4" Octagon
Product Features 304 Stainless Steel has high corrosion resistance Max Pressure: 150 Psi, Threaded with Hex Working Temperature: -196°C to +220°C (321°F to 428°F) NPT Threads (American Standard for Pipes) Nipples are used to attach two female ended pipes

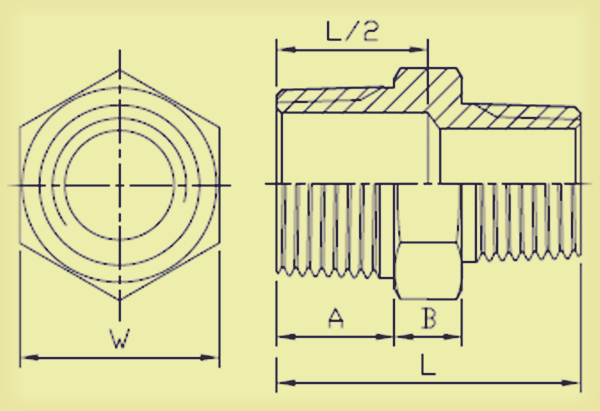

Standard Pattern |
|
|
|
|
|
|
|
SIZE |
A |
B |
L |
W |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
1/4" |
1/8" |
13 |
0.51 |
6 |
0.24 |
31 |
1.22 |
15.1 |
0.59 |
3/8" |
1/8" |
14 |
0.55 |
7 |
0.28 |
34 |
1.34 |
18.6 |
0.73 |
1/4" |
14 |
0.55 |
7 |
0.28 |
34 |
1.34 |
18.6 |
0.73 |
1/2" |
1/8" |
16.5 |
0.65 |
8 |
0.31 |
36.5 |
1.44 |
23 |
0.91 |
1/4" |
16.5 |
0.65 |
8 |
0.31 |
36.5 |
1.44 |
23 |
0.91 |
3/8" |
16.5 |
0.65 |
8 |
0.31 |
36.5 |
1.44 |
23 |
0.91 |
3/4" |
1/8" |
16 |
0.63 |
8 |
0.31 |
40 |
1.57 |
29 |
1.14 |
1/4" |
16 |
0.63 |
8 |
0.31 |
40 |
1.57 |
29 |
1.14 |
3/8" |
17 |
0.67 |
8 |
0.31 |
41 |
1.61 |
28.5 |
1.12 |
1/2" |
17 |
0.67 |
8 |
0.31 |
41.5 |
1.63 |
28.5 |
1.12 |
1" |
1/4" |
20 |
0.79 |
9 |
0.35 |
41 |
1.61 |
35.4 |
1.39 |
3/8" |
20 |
0.79 |
9 |
0.35 |
42.5 |
1.67 |
35.4 |
1.39 |
1/2" |
20 |
0.79 |
9 |
0.35 |
45 |
1.77 |
35.4 |
1.39 |
3/4" |
20 |
0.79 |
9 |
0.35 |
45 |
1.77 |
35.4 |
1.39 |
1-1/4" |
1/4" |
21 |
0.83 |
10 |
0.39 |
42 |
1.65 |
44.5 |
1.75 |
3/8" |
21 |
0.83 |
10 |
0.39 |
47 |
1.85 |
44.5 |
1.75 |
1/2" |
21 |
0.83 |
10 |
0.39 |
49 |
1.93 |
44.5 |
1.75 |
3/4" |
21 |
0.83 |
10 |
0.39 |
49 |
1.93 |
44.5 |
1.75 |
1" |
22 |
0.87 |
10 |
0.39 |
52 |
2.05 |
44.5 |
1.75 |
1-1/2" |
1/4" |
20 |
0.79 |
10.5 |
0.41 |
42.5 |
1.65 |
51 |
2.01 |
3/8" |
21 |
0.83 |
10 |
0.39 |
47 |
1.85 |
50 |
1.97 |
1/2" |
21 |
0.83 |
10 |
0.39 |
49 |
1.93 |
50 |
1.97 |
3/4" |
21 |
0.83 |
10 |
0.39 |
49 |
1.93 |
50 |
1.97 |
1" |
21.5 |
0.85 |
11 |
0.39 |
52.5 |
2.07 |
50 |
1.97 |
1-1/4" |
22 |
0.87 |
11 |
0.43 |
55 |
2.17 |
51 |
2.01 |
2" |
3/8" |
23 |
0.91 |
11 |
0.43 |
52 |
2.05 |
61.5 |
2.42 |
1/2" |
23 |
0.91 |
11 |
0.43 |
52 |
2.05 |
61.5 |
2.42 |
3/4" |
23 |
0.91 |
11 |
0.43 |
41.5 |
1.63 |
61.5 |
2.42 |
1" |
23 |
0.91 |
11 |
0.43 |
53.5 |
2.11 |
61.5 |
2.42 |
1-1/4" |
23 |
0.91 |
11 |
0.43 |
56 |
2.2 |
61.5 |
2.42 |
1-1/2" |
23 |
0.91 |
11 |
0.43 |
55.5 |
2.19 |
61.5 |
2.42 |
2-1/2" |
3/4" |
27.5 |
1.08 |
13 |
0.51 |
64 |
2.52 |
78 |
3.07 |
1" |
27.5 |
1.08 |
13 |
0.51 |
63.5 |
2.5 |
78 |
3.07 |
1-1/4" |
27.5 |
1.08 |
13 |
0.51 |
63.5 |
2.5 |
78 |
3.07 |
1-1/2" |
27.5 |
1.08 |
13 |
0.51 |
63.5 |
2.5 |
78 |
3.07 |
2" |
27.5 |
1.08 |
13 |
0.51 |
65.5 |
2.58 |
78 |
3.07 |
3" |
1-1/2" |
28 |
1.1 |
15 |
0.59 |
68 |
2.68 |
92 |
3.62 |
2" |
28 |
1.1 |
15 |
0.59 |
68.5 |
2.7 |
93 |
3.66 |
2-1/2" |
28.5 |
1.12 |
15 |
0.59 |
71 |
2.8 |
92 |
3.62 |
4" |
2" |
30 |
1.18 |
15 |
0.59 |
75 |
2.95 |
117 |
4.61 |
2-1/2" |
30 |
1.18 |
15 |
0.59 |
75 |
2.95 |
117 |
4.61 |
3" |
30 |
1.18 |
15 |
0.59 |
75 |
2.95 |
117 |
4.61 |
Tolerance: +0.5mm(1/8"~2") +0.8mm(2-1/2"~4") |
|
|
|

Economic Pattern |
|
|
|
|
|
|
|
SIZE |
A |
B |
L |
W |
mm |
in |
mm |
in |
mm |
in |
mm |
in |
1/4" |
1/8" |
11 |
0.43 |
6 |
0.24 |
29 |
1.14 |
15 |
0.59 |
3/8" |
1/8" |
12 |
0.47 |
7 |
0.28 |
31 |
1.22 |
18 |
0.71 |
1/4" |
12 |
0.47 |
7 |
0.28 |
32 |
1.26 |
18 |
0.71 |
1/2" |
1/8" |
14 |
0.55 |
7 |
0.28 |
34 |
1.34 |
23 |
0.91 |
1/4" |
14 |
0.55 |
7 |
0.28 |
35 |
1.38 |
23 |
0.91 |
3/8" |
14 |
0.55 |
7 |
0.28 |
36 |
1.42 |
23 |
0.91 |
3/4" |
1/8" |
14 |
0.55 |
7 |
0.28 |
34 |
1.34 |
29 |
1.14 |
1/4" |
14 |
0.55 |
7 |
0.28 |
35 |
1.38 |
29 |
1.14 |
3/8" |
14 |
0.55 |
7 |
0.28 |
36 |
1.42 |
29 |
1.14 |
1/2" |
14 |
0.55 |
7 |
0.28 |
39 |
1.54 |
29 |
1.14 |
1" |
1/4" |
17.5 |
0.69 |
9 |
0.35 |
41 |
1.61 |
35 |
1.38 |
3/8" |
17.5 |
0.69 |
9 |
0.35 |
42 |
1.65 |
35 |
1.38 |
1/2" |
17.5 |
0.69 |
9 |
0.35 |
45 |
1.77 |
35 |
1.38 |
3/4" |
17.5 |
0.69 |
9 |
0.35 |
45 |
1.77 |
35 |
1.38 |
1-1/4" |
1/4" |
18 |
0.71 |
10 |
0.39 |
42 |
1.65 |
45 |
1.77 |
3/8" |
18 |
0.71 |
10 |
0.39 |
43 |
1.69 |
45 |
1.77 |
1/2" |
18 |
0.71 |
10 |
0.39 |
46 |
1.81 |
45 |
1.77 |
3/4" |
18 |
0.71 |
10 |
0.39 |
46 |
1.81 |
45 |
1.77 |
1" |
18 |
0.71 |
10 |
0.39 |
50 |
1.97 |
45 |
1.77 |
1-1/2" |
1/4" |
18.5 |
0.73 |
10.5 |
0.41 |
42.5 |
1.67 |
50 |
1.97 |
3/8" |
18.5 |
0.73 |
10.5 |
0.41 |
43.5 |
1.71 |
50 |
1.97 |
1/2" |
18.5 |
0.73 |
10.5 |
0.41 |
46.5 |
1.83 |
50 |
1.97 |
3/4" |
18.5 |
0.73 |
10.5 |
0.41 |
46.5 |
1.83 |
50 |
1.97 |
1" |
18.5 |
0.73 |
10.5 |
0.41 |
50.5 |
1.99 |
50 |
1.97 |
1-1/4" |
18.5 |
0.73 |
10.5 |
0.41 |
50.5 |
1.99 |
50 |
1.97 |
2" |
3/8" |
20 |
0.79 |
11 |
0.43 |
45 |
1.77 |
62 |
2.44 |
1/2" |
20 |
0.79 |
11 |
0.43 |
48 |
1.89 |
62 |
2.44 |
3/4" |
20 |
0.79 |
11 |
0.43 |
48 |
1.89 |
62 |
2.44 |
1" |
20 |
0.79 |
11 |
0.43 |
52 |
2.05 |
62 |
2.44 |
1-1/4" |
20 |
0.79 |
11 |
0.43 |
52 |
2.05 |
62 |
2.44 |
1-1/2" |
20 |
0.79 |
11 |
0.43 |
52 |
2.05 |
62 |
2.44 |
2-1/2" |
3/4" |
22.5 |
0.89 |
13 |
0.51 |
52.5 |
2.07 |
78 |
3.07 |
1" |
22.5 |
0.89 |
13 |
0.51 |
56.5 |
2.22 |
78 |
3.07 |
1-1/4" |
22.5 |
0.89 |
13 |
0.51 |
56.5 |
2.22 |
78 |
3.07 |
1-1/2" |
22.5 |
0.89 |
13 |
0.51 |
56.5 |
2.22 |
78 |
3.07 |
2" |
22.5 |
0.89 |
13 |
0.51 |
57.5 |
2.26 |
78 |
3.07 |
3" |
1-1/2" |
25 |
0.98 |
15 |
0.59 |
61 |
2.4 |
91 |
3.58 |
2" |
25 |
0.98 |
15 |
0.59 |
62 |
2.44 |
91 |
3.58 |
2-1/2" |
25 |
0.98 |
15 |
0.59 |
64.5 |
2.54 |
91 |
3.58 |
4" |
2" |
27 |
1.06 |
15 |
0.59 |
64 |
2.52 |
117 |
4.61 |
2-1/2" |
27 |
1.06 |
15 |
0.59 |
66.5 |
2.62 |
117 |
4.61 |
3" |
27 |
1.06 |
15 |
0.59 |
69 |
2.72 |
117 |
4.61 |
Tolerance: +0.5mm(1/8"~2") +0.8mm(2-1/2"~4") |
|
|
|
|
|

|
|
|
|
|
|
